Zugeinrichtungsfeder – DUREL DZ15

zurück zur Übersicht ZUGEINRICHTUNGSFEDERN

Zugeinrichtungsfeder

Zugeinrichtungsfeder DUREL DZ15 – Draw-Gear Spring DUREL DZ15

Produktinformationen:

  • Einsatz an Güterwagen, Reisezugwagen und Sonderfahrzeugen
  • EBA-Zulassungs-Nr. 05D16A
  • Geeignet für Zugeinrichtung gemäß EN 15566
  • Sicherer Energieverzehr, Vibrations- und Geräuschdämpfung, erhöhter Fahrkomfort

Produktvorteile

Bitte beachten: Federn vor dauernder Sonneneinstrahlung schützen. Auf Anfrage mit erhöhtem UV-Schutz erhältlich.

Aufbau einer DUREL-Feder Die Federpakete bestehen aus Polymerpads und Zwischenscheiben.

Aufbau einer Feder:

Die Federpakete bestehen aus der jeweils abgebildeten Anzahl an Polymerpads und Zwischenscheiben.

  1. Einbaulänge:
    150 +2/-5 mm
  2. Paddurchmesser bei Vollhub:
    240 ±2 mm
  3. Durchmesser der Zwischenscheibe:
    240 mm
  4. Durchmesser der Führungsstange:
    60 -1 mm

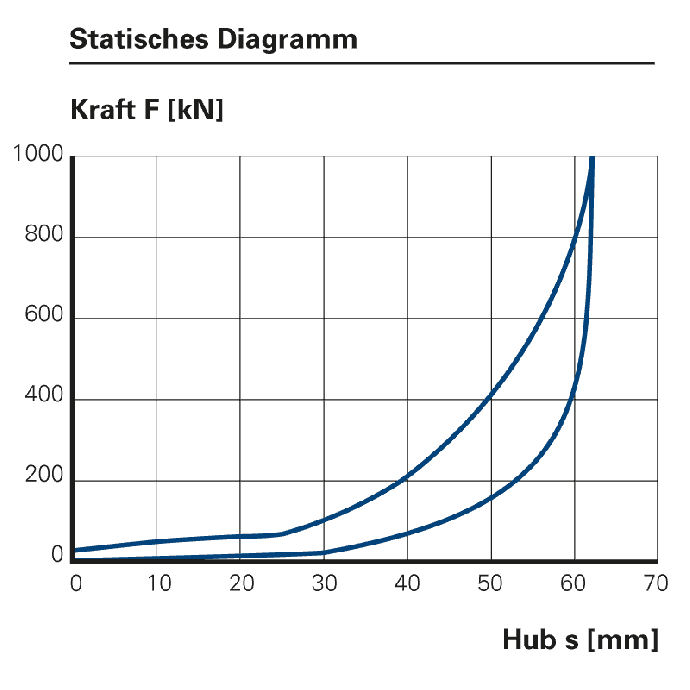

Statisches Diagramm der Zugeinrichtungsfeder DUREL DZ15 – Arbeitsaufnahme, Dämpfung, Vorspannkraft, Max. Endkraft, Hub und Gewicht

Arbeitsaufnahme: > 15 kJ
Dämpfung: > 35 %
Vorspannkraft: > 20 kN
Max. Endkraft: < 1.000 kN
Hub: > 55 mm
Gewicht: 5,5 kg

Zugeinrichtungsfedern von DUREL – Nicht nur für Schienenfahrzeuge einsetzbar!

DIPS DUREL Industrie Puffer Serie

Komplette Baugruppen

Kundenspezifische Lösungen

PRODUKTTYPEN

Zugeinrichtungsfeder DUREL DZ15 – Draw-Gear Spring DUREL DZ15

DUREL DZ15
Zugeinrichtungsfeder DUREL DZ20 – Draw-Gear Spring DUREL DZ20

DUREL DZ20
Zugeinrichtungsfeder DUREL DZ15DF – Draw-Gear Spring DUREL DZ15DF

DUREL DZ15DF
Zugeinrichtungsfeder DUREL DZ15NF – Draw-Gear Spring DUREL DZ15NF

DUREL DZ15NF
